| 加工定制：是 | 品牌：Siemens/西门子 | 型号：6ES7214-1BD23-0XB8 |
| 用途：主机模块 | 产品认证：Ce |
(SIEMENS)上海幕炎工控设备有限公司
联 系 人：江鸿（工程师）
移动电话：13003220205
固定电话：021-60443982
传 真:021-67897675
商 务 QQ：76663869
QQ 邮 箱：76663869@qq.com
联系地址：上海市松江区玉树北路455弄273号201室
=============================================================
技术数据
Artikelnummer6ES7214-1BD23-0XB0

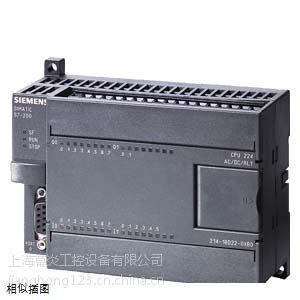

SIMATIC S7-200，CPU 224，紧凑型单元，AC 电源，14 DI DC/10 DO，继电器，8/12 KB代码/8
KB数据，PROFIBUS DP，可扩展
电源电压
额定值 (AC)
● AC 120 V是的
● AC 230 V是的
电源频率
● 允许的频率范围，上限63 Hz
负载电压 L+
● 额定值 (DC)24 V
● 允许范围，下限 (DC)5 V
● 允许范围，上限 (DC)30 V
负载电压 L1
● 额定值 (AC)100 V; AC 100 V 至 AC 230 V
● 允许范围，下限 (AC)5 V
● 允许范围，上限 (AC)250 V
● 允许的频率范围，下限47 Hz
● 允许的频率范围，上限63 Hz
输入电流
接通电流，值20 A; 264 V 时
来自电源电压 L1，值200 mA; 30 至 100 mA (240 V)；60 至 200 mA (120 V)；扩展模块的输出
电流 (DC 5 V)600 mA
传感器供电
24 V 传感器供电
● 24 V是的; 允许范围：20.4 至 28.8V
● 短路保护是的; 电子的，在 280 mA 时
● 输出电流，值280 mA
存储器
存储器模块数量（可选）1; 插拔式存储器模块，内容与集成 EEPROM一致，另外还可以分类存放配方
、数据记录和其它文件。
工作存储器
● 集成（用于程序）12 kbyte; 8 KB，在激活运行时间编辑时
● 集成（用于数据）8 kbyte
缓冲
● 存在是的; 程序：整个程序位于集成 EEPROM 中，免维护，可通过 CPU 编程；数据：整个从PG/PC
下载的 DB 1 位于集成 EEPROM 中，免维护，DB 1 的即时数值位于 RAM 中，剩余标记、计时器、计数
器等通过高效电容器免维护；可选择用于长时间缓冲的电池
蓄电池
缓冲器电池
● 缓冲器时间，值100 h; （40 °C 下至少 70 小时）；200 天（典型值）附带可选择的电池
模块
CPU-处理时间
对于位运算，值0.22 μs
计数器、定时器及其剩磁
S7 计数器
● 数量256
在带电池的情况下保留
— 可调整是的; 关于高效电容器或电池
— 下限1
— 上限256
计数范围
— 下限0
— 上限32 767
S7 时间
● 数量256
在带电池的情况下保留
— 可调整是的; 关于高效电容器或电池
— 上限64
时间范围
— 下限1 ms
— 上限54 min; 4 个计时器：1 ms 至 30 s；16 个计时器：10 ms 至 5 min；236 个计时器：100ms
至 54 min
数据范围及其剩磁
标记
● 数量，值32 byte
● 存在剩磁是的; M 0.0 至 M 31.7
● 在带电池的情况下保留0 至 255，关于高效电容器或电池，可调整
● 在不带电池的情况下保留0 至 112 在 EEPROM 中，可调整
硬件扩展
扩展设备，值7; 只能使用 S7-22x系列的扩展模块。由于输出电流受限，扩展模块的使用
可能受到限制。
可连接的编程设备/PCSIMATIC PG/PC，标准 PC
扩展模块
● 模拟输入端/输出端，值35; 28 个输入和 7 个输出（EM）或 0 个输入和 14 个
输出（EM）
● 数字输入端/输出端，值168; 最多 94 个输入和 74 个输出（CPU + EM）
● AS 接口输入端/输出端，值62; AS 接口 A/B 从站 (CP 243-2)
数字输入
数字输入端数量14
m/p 读取是的; 可选择，每组
输入电压
● 额定值 (DC)24 V
● 对于信号“0”0 至 5 V
● 对于信号“1”最小值 15 V
输入电流
● 对于信号“1”，典型值2.5 mA
输入延迟（输入电压为额定值时）
对于标准输入端
— 可参数化是的; 全部
— 从“0”到“1”时，最小值0.2 ms
— 从“0”到“1”时，值12.8 ms
对于报警输入端
— 可参数化是的; E 0.0 至 E 0.3
对于计数器/技术功能
— 可参数化是的; （E 0.0 至 E 1.5）30 kHz
导线长度
● 屏蔽，值500 m; 标准入口： 500 m，快速计数器： 50 m
● 未屏蔽，值300 m; 不用于高速信号
数字输出
数字输出端数量10; 继电器
短路保护不; 外部预设
输出端的通断能力
● 电阻负载时的值2 A
● 照明负载时的值200 W; DC 时 30 W，AC 时 200 W
输出电压
● 对于信号 “1”，最小值L+/L1
输出电流
● 对于信号“1”的额定值2 A
● 针对信号“0”的剩余电流，值0 mA
电阻负载时的输出延迟
● 从 “0” 到“1”，值10 ms; 所有输出
● 从 ”1” 到“0”，值10 ms; 所有输出
2 个输出端的并联开关
● 用于增加功率不
开关频率
● 电阻负载的脉冲输出端，值1 Hz
输出端的总电流（每组）
所有安装位置
— 可达 40 ℃，值10 A
水平安装位置
— 可达 55 ℃，值10 A
继电器输出端
● 继电器输出端数量，集成10
● 操作循环数10 000 000; 在负载额定电压为 100,000 时，机械电流为 1 千万
导线长度
● 屏蔽，值500 m
● 未屏蔽，值150 m
模拟输入
模拟电位计数量2; 模拟电位计；分辨率 8 位
传感器
可连接传感器
● 双线传感器是的
— 允许的闭路电流（双线传感器） 值1 mA
1. 接口
接口类型集成 RS 485 接口
物理组成RS 485
功能性
● MPI是的; 作为 MPI 从站，用于和 MPI主站的数据交换（S7-300/S7-400-CPU、OP、TD、按钮式面
板）；S7-200 内部CPU/CPU 通讯在 MPI 网络中可能受限；传输速率 19.2/187.5 kbit/s
● PPI是的; 附带 PPI 协议，用于编程功能、HMI 功能 (TD 200,OP)，S7200内部CPU/CPU通讯；传输
速率 9.6/19.2/187.5 kbit/s
● 串行数据交换是的; 作为可自由编程的接口，使用附带 ASCII协议波特率的外部设备用于串联数据
交换：1.2/2.4/4.8/9.6/19.2/38.4/57.6/115.2 Kbit/s；PC/PPI 电缆也可用作RS232/RS485 变换器
MPI
● 传输速率，最小值19.2 kbit/s
● 传输速率，值187.5 kbit/s
集成功能
计数器数量6; 快速计数器（每 30 kHz），32位（包括符号），可用作正向或反向计数器或用于
连接 2 个附带 2 个旋转 90°的脉冲序列的增量编码器（ 20 kHz（A/B）计数器）；释放和复位输
入可参数化；当达到额定值时有中断可能（包括任意内容的子程序的调用）；转换计数方向等
计数频率（计数器），值30 kHz
报警输入端的数量4; 4 个上升脉冲和/或 4 个下降脉冲
电位隔离
数字输入电位隔离
● 在通道之间是的
● 在通道之间，分组点数6 和 8
数字输出电位隔离
● 在通道之间是的; 继电器
● 在通道之间，分组点数3 和 4
允许的电位差
在不同电路之间DC 500 V 在 DC 24 V 和 DC 5 V 之间；AC 1500 V 在 DC 24 V 和 AC 230 V之间
防护等级和防护类别
防护等级符合 EN 60529
● IP20是的
环境要求
环境条件其他环境条件：参见“自动化系统 S7-200，系统手册”
运行中的环境温度
● 水平安装，最小值0 °C
● 水平安装，值55 °C
● 垂直安装，最小值0 °C
● 垂直安装，值45 °C
气压符合 IEC 60068-2-13 标准要求
● 允许范围，最小值860 hPa
● 允许范围，值1 080 hPa
相对空气湿度
● 操作，最小值5 %
● 操作，值95 %; RH 应力强度 2 符合 IEC 1131-2
组态
编程
● 操作备用装置二进制运算、比较运算、时间运算、计数运算、时钟运算、传输运算、表格运算、逻
辑运算、移动和旋转运算、转换运算、程序控制运算、中断和通讯运算、堆叠运算、固***运算、浮点
运算、数字功能
● 程序编辑自由循环 (OB 1)，报警控制，时间控制（1 至 255 ms）
● 程序组织1 OB，1 DB，1 SDB 子程序有/无参数传输
● 子程序数量，值64
编程语言
— KOP是的
— FUP是的
— AWL是的
技术保护
● 用户程序保护/密码保护是的; 3 级密码保护
连接技术
插拔式 I/O 端子是的
尺寸
宽度120.5 mm
高度80 mm
深度62 mm
重量
重量，约410 g
