技术数据

Artikelnummer6ES7223-1BF22-0XA0

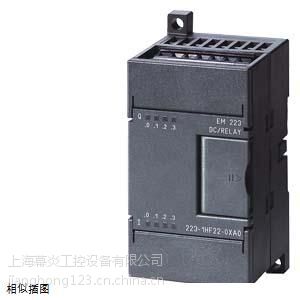

 SIMATIC S7-200，数字量I/OEM 223，仅用于S7-22X CPU，4 DI / 4 DO，24 V DC

电源电压

负载电压 L+

● 额定值 (DC)24 V

● 允许范围，下限 (DC)20.4 V

● 允许范围，上限 (DC)28.8 V

输入电流

来自背板总线 DC 5 V，值40 mA

功率损失

功率损失，典型值2 W

数字输入

数字输入端数量4

输入电压

● 输入电压类型DC

● 额定值 (DC)24 V

● 对于信号“0”0 至 5 V

输入电流

● 对于信号“1”，典型值4 mA

输入延迟（输入电压为额定值时）

对于标准输入端

— 从“0”到“1”时，值4.5 ms

数字输出

数字输出端数量4

短路保护不

感应式关闭电压的限制L+ (-48 V)

输出电压

● 对于信号“0”的值0.1 V

● 对于信号 “1”，最小值20 V

输出电流

● 对于信号“1”的额定值750 mA

输出端的总电流（每组）

所有安装位置

— 每根导线/每个组的电流3 A

继电器输出端

触点的通断能力

— 电感负载时的值0.75 A; 每个输出

— 照明负载时的值5 W

— 电阻负载时的值0.75 A; 每个输出

导线长度

● 屏蔽，值500 m

● 未屏蔽，值150 m

传感器

可连接传感器

● 双线传感器是的

— 允许的闭路电流（双线传感器） 值1 mA

电位隔离

数字输入电位隔离

● 数字输入电位隔离是的; 光电耦合器

● 在通道之间，分组点数4

数字输出电位隔离

● 数字输出电位隔离是的; 光电耦合器

● 在通道之间，分组点数4

绝缘

绝缘测试，使用AC 500 V

连接技术

插拔式 I/O 端子是的

尺寸

宽度46 mm

高度80 mm

深度62 mm

重量

重量，约160 g
