| 加工定制：否 | 品牌：Siemens/西门子 | 型号：6ES7 223-1PH22-0XA0 |
| 用途：数据连接 | 产品认证：Ce |
(SIEMENS)上海幕炎工控设备有限公司
联 系 人：江鸿（工程师）
移动电话：13003220205
固定电话：021-60443982
传 真:021-67897675
商 务 QQ：76663869
QQ 邮 箱：76663869@qq.com
联系地址：上海市松江区玉树北路455弄273号201室
=============================================================
技术数据
Artikelnummer6ES7223-1PH22-0XA0

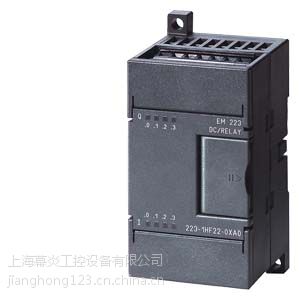

SIMATIC S7-200，数字量I/OEM 223，仅用于S7-22X CPU，8 DI 24 V DC，漏/源，8 DO 继电器
，2A/点
电源电压
负载电压 L+
● 额定值 (DC)24 V
● 允许范围，下限 (DC)5 V
● 允许范围，上限 (DC)30 V
负载电压 L1
● 额定值 (AC)230 V; AC 24 V 至 AC 230 V
● 允许范围，下限 (AC)5 V
● 允许范围，上限 (AC)250 V
输入电流
来自背板总线 DC 5 V，值80 mA
来自线圈电流，值9 mA; 信号“1”时的每个输出
来自传感器电源或外部电源 (DC 24 V)，值72 mA
功率损失
功率损失，典型值3 W
数字输入
数字输入端数量8
输入电压
● 输入电压类型AC/DC
● 额定值 (DC)24 V
● 对于信号“0”0 至 5 V
输入电流
● 对于信号“1”，典型值4 mA
输入延迟（输入电压为额定值时）
对于标准输入端
— 从“0”到“1”时，值4.5 ms
数字输出
数字输出端数量8; 继电器
短路保护不
输出电压
● 对于信号“0”的值0.1 V; 附带 10 kOhm 负载
● 对于信号 “1”，最小值L+/L1
输出电流
● 对于信号“1”的额定值2 000 mA
输出端的总电流（每组）
所有安装位置
— 每根导线/每个组的电流8 A
继电器输出端
● 操作循环数10 000 000; 在负载额定电压为 100,000 时，机械电流为 1 千万
触点的通断能力
— 电感负载时的值0.75 A; 每个输出
— 照明负载时的值200 W; DC 时 30 W，AC 时 200 W
— 电阻负载时的值0.75 A; 每个输出
导线长度
● 屏蔽，值500 m
● 未屏蔽，值150 m
传感器
可连接传感器
● 双线传感器是的
— 允许的闭路电流（双线传感器） 值1 mA
电位隔离
数字输入电位隔离
● 数字输入电位隔离是的; 光电耦合器
● 在通道之间，分组点数4
数字输出电位隔离
● 数字输出电位隔离是的; 继电器
● 在通道之间，分组点数4
绝缘
绝缘测试，使用AC 500 V
连接技术
插拔式 I/O 端子是的
尺寸
宽度71.2 mm
高度80 mm
深度62 mm
