| 加工定制：是 | 品牌：Siemens/西门子 | 型号：6ES7222-1HF22-0XA0 |
| 用途：CPU模块 | 产品认证：Ce |
(SIEMENS)上海幕炎工控设备有限公司
联 系 人：江鸿（工程师）
移动电话：13003220205
固定电话：021-60443982
传 真:021-67897675
商 务 QQ：76663869
QQ 邮 箱：76663869@qq.com
联系地址：上海市松江区玉树北路455弄273号201室
=============================================================
技术数据
Artikelnummer6ES7222-1HF22-0XA0

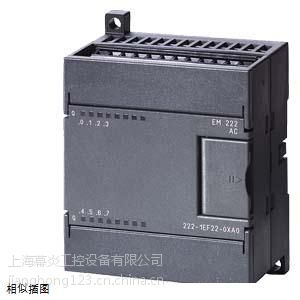

SIMATIC S7-200，数字量输出EM 222，仅用于S7-22X CPU，8DO（继电器输出S）2A
电源电压
负载电压 L+
● 额定值 (DC)24 V
● 允许范围，下限 (DC)5 V
● 允许范围，上限 (DC)30 V
负载电压 L1
● 额定值 (AC)24 V; AC 24 V 至 AC 230 V
● 允许范围，下限 (AC)5 V
● 允许范围，上限 (AC)250 V
● 允许的频率范围，下限47 Hz
● 允许的频率范围，上限63 Hz
输入电流
来自背板总线 DC 5 V，值40 mA
数字输出端
● 来自负载电压 L+，值72 mA; 每个开启的输出 9 mA
功率损失
功率损失，典型值2 W
数字输出
数字输出端数量8; 继电器
短路保护不
感应式关闭电压的限制外部预设（参见手册“S7 200 的安装”）
输出电流
● 针对信号“1”的允许范围 0 至 40 ℃，值2 A
● 针对信号“1”的允许范围 0 至 55 ℃，值2 A
● 针对信号“0”的剩余电流，值0 mA
输出端的总电流（每组）
所有安装位置
— 可达 40 ℃，值8 A
— 每根导线/每个组的电流8 A
水平安装位置
— 可达 55 ℃，值8 A
继电器输出端
● 操作循环数10 000 000; 在负载额定电压为 100,000 时，机械电流为 1 千万
触点的通断能力
— 电感负载时的值2 A
— 照明负载时的值200 W; DC 时 30 W，AC 时 200 W
— 电阻负载时的值2 A
导线长度
● 屏蔽，值500 m
● 未屏蔽，值150 m
电位隔离
数字输出电位隔离
● 数字输出电位隔离是的; 继电器
● 在通道之间，分组点数4
连接技术
插拔式 I/O 端子是的
尺寸
宽度45 mm
高度80 mm
深度62 mm
重量
重量，约170 g
